產品概述:

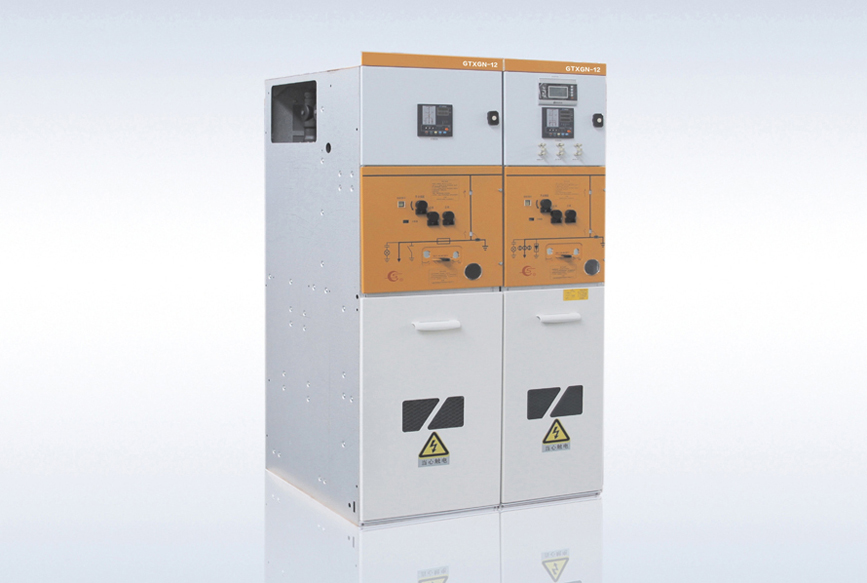

YLGM6-12系列固體絕緣拒，是一種全絕緣、全密封、免維護的固體絕緣真空開關設備。所有高壓帶電部分均用絕緣性能優良的環氧樹脂材料澆注成型，將真空滅弧室、主導電回路、絕緣支撐等有機結合為一整體，功能單元通過全絕緣固體匯流母線連接。因此， 整個開關設備不受外部環境影響，可確保設備運行的可靠性和操作人員的安全性。
該固體絕緣拒具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，適用于50Hz, 12干伏的電力系統，廣泛應用于工業及民用電纜環網及配網終端工程，作為電能的接受和分配之用，特別適用于城市居民區配電、小型變電站、幵閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。

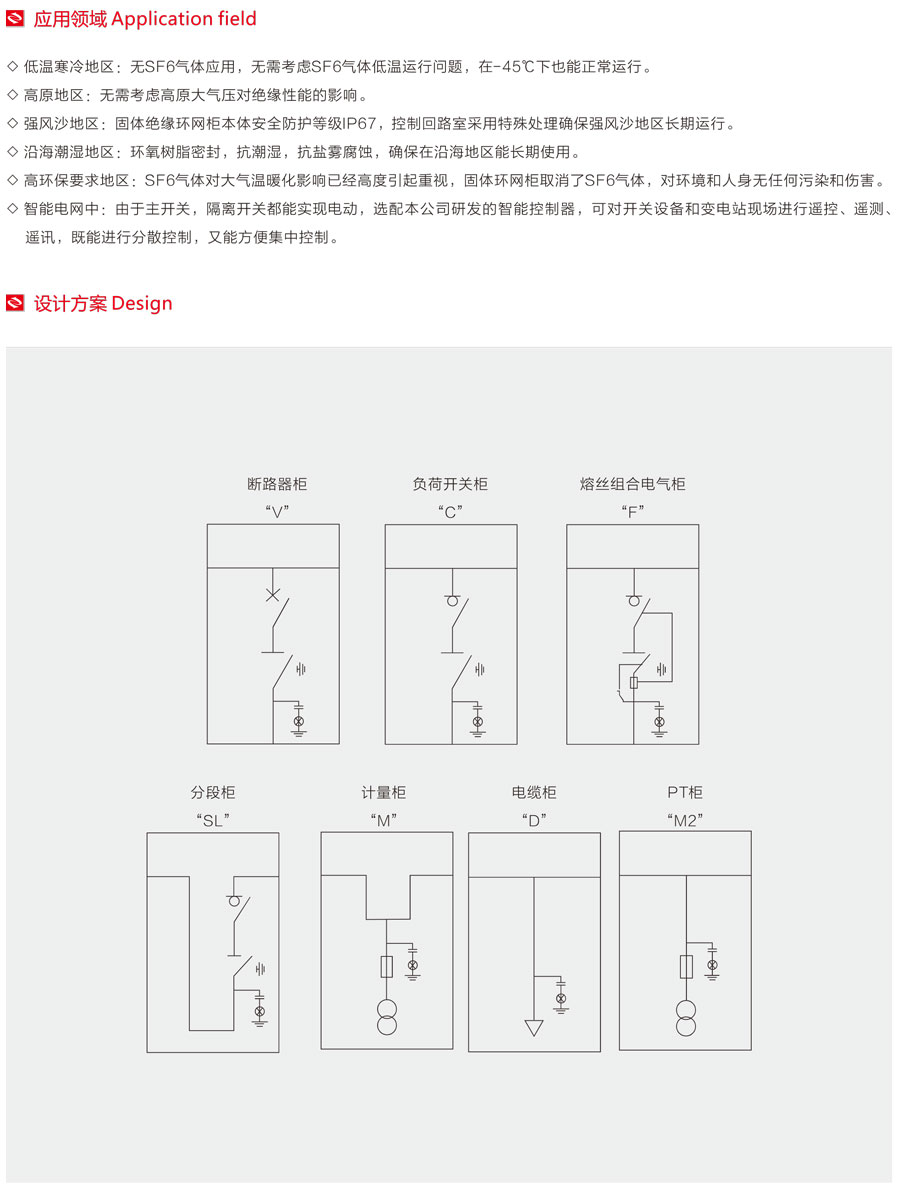

由于該產品具有全絕緣、全密封、全屏蔽的優點，所以特別適用于高海拔、高溫、濕熱、嚴寒、污染嚴重等壞境惡劣的地區使用。
產品分類：

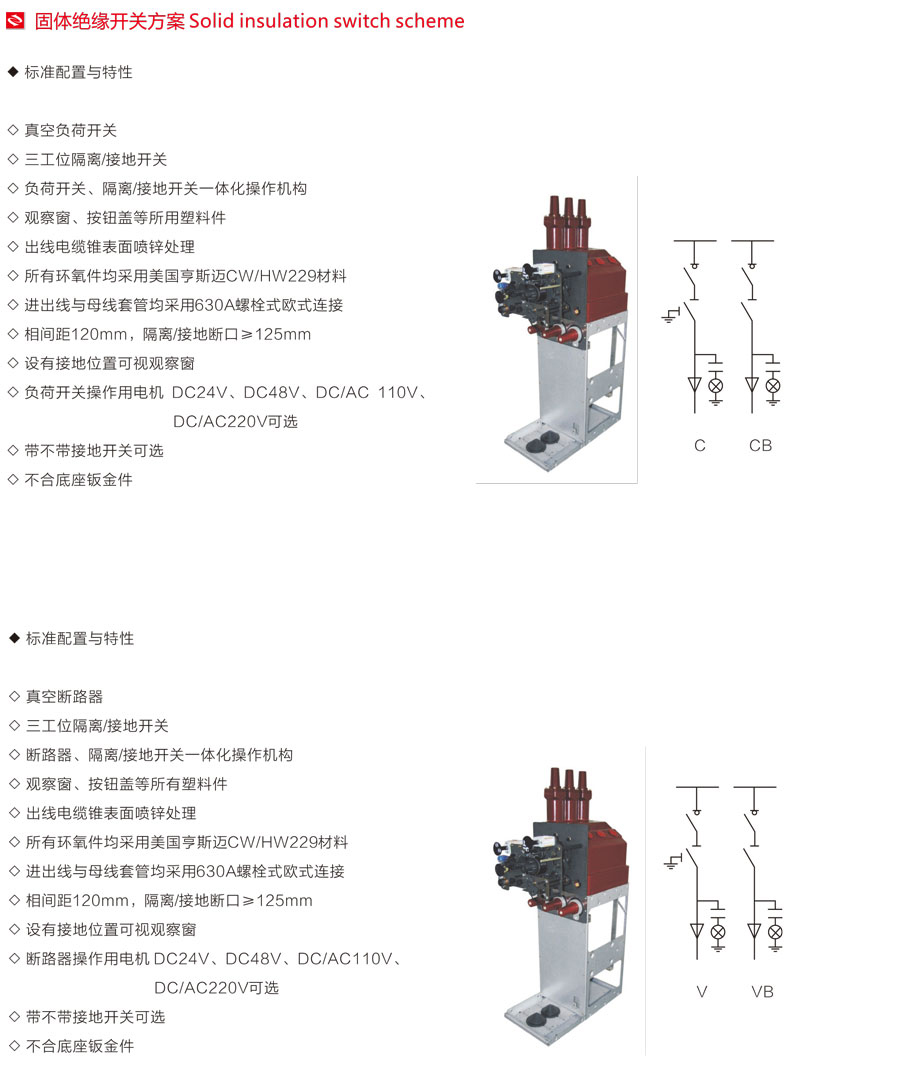

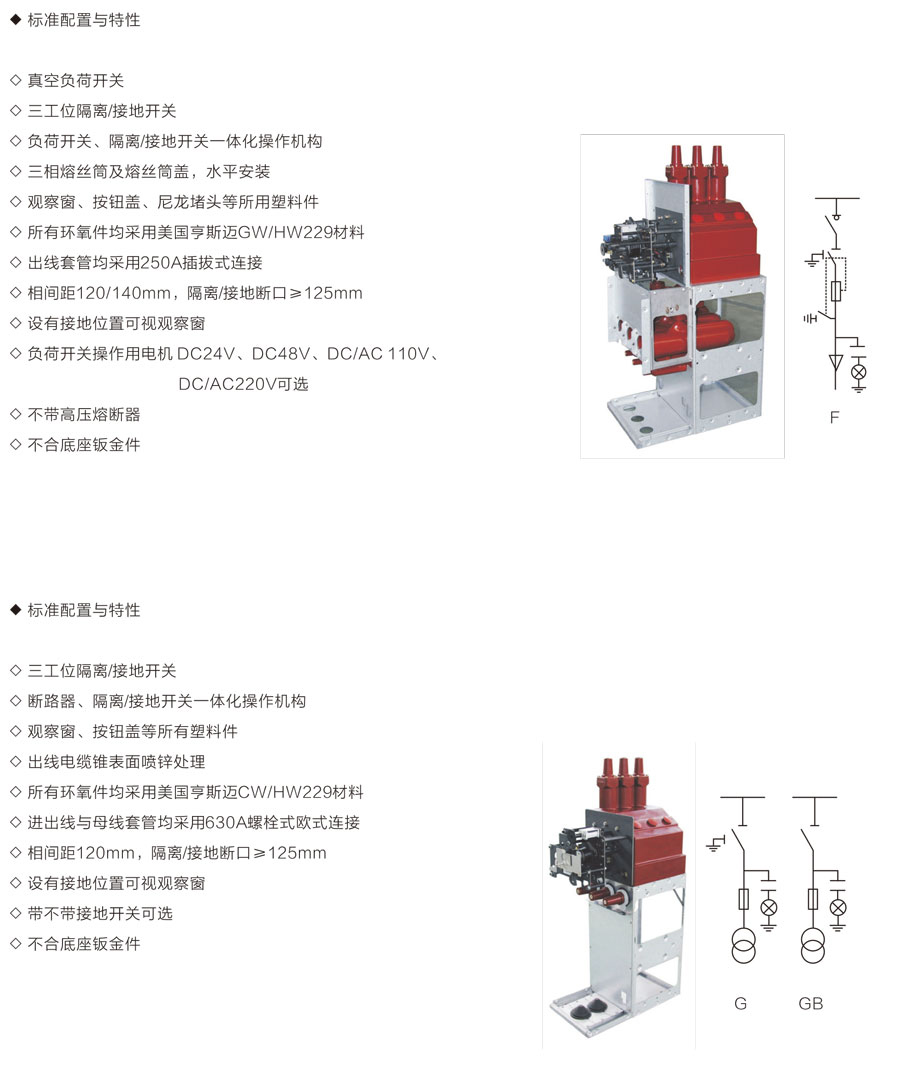

根據開關類型，分為負荷開關帶接地組裝件（簡稱C模塊），負荷開關不帶接地組裝件（簡稱CB模塊），斷路器帶接地組裝件（簡稱V模塊），斷路器不帶接地組裝件（簡稱VB模塊），斷路器聯絡開關（簡稱VZ模塊），負荷開關+熔斷器組合電器開關組裝件（簡稱F模塊），隔離開關組裝件（簡稱G模塊）。
正常使用條件：
?環境溫度：-45℃?+45℃
?濕度：最大平均相對濕度，日平均<95%,月平均矣90%
?海拔高度：≤4000米
?抗震能力：8度
?防護等級：帶電體密封IP67,熔斷器筒IP67,開關柜外殼IP3X
符合標準：
?Q/GDW 730-2012《12kV固體絕緣壞網柜技術條件》
?GB 3804 3.6kV-40kV《交流高壓負荷開關》
?GB 4208《外殼防護等級IP代碼》
?GB/T 15166.2高壓交流熔斷器第2部分：限流熔斷器
?GB/T 11022《高壓開關設備及控制設備標準的共同技術條件》
?GB1984《交流高壓斷路器》
?GB1958《交流高壓隔離開關和接地開關》
?GB 16926高壓交流負荷開關一熔斷器組合電器
?GB/T7354《局部放電測蜃》
?GB3906《3.6-40.5kV交流金屬封閉開關設備和控制設備》
產品特點：
一、環保
產品制造中所選用的材料全部是無毒無害物質，使用中也不會排出任何有毒有軎物質，材料經壽命周期后可以再回收利用，決定了使用的環保性。
全絕緣全密封全屏蔽環氧樹脂開關簡體，熔斷器簡體（環氧樹脂具有優良的電氣性能，機械性能，熱的特性，很早用于電器設備， 取得了良好的業績。）開關簡體，熔斷器簡體采用環氧樹脂APG工藝成型。絕緣簡體是固體絕緣開關的關鍵部件，它既是絕緣件又是承力件。要求同時滿足耐熱、耐候、抗開裂、機械強度高，絕緣強度好等技術要求。
二、適用范圍廣
開關筒體和隔離開關操作機構箱采用動靜密封結構形成密封腔體，內充零表壓干燥氮?dú)?，不使用SF6氣體，與外部環境完全隔離， 保證開關柜全工況使用。
三、安裝運輸方便
單體柜結構，全系列產品統一設計，提供用戶需要的多種柜型，而且外形幾何尺寸完全一致。采用專業電纜附件廠商生產的通用 絕緣母線，電纜插拔頭。開關柜可現場組合，隨意擴展，避免了多組組合拒帶來的運輸，安裝的不便。如果用戶要求也可提供組合柜。
四、免維護
固體絕緣戶內交流高壓真空開關柜除操動機構外高壓開關部位處于全密封狀態中，這祥就可以做到免于清掃和維護，減少了運行維護的成本。
五、安全性
由于可觸摸部位采用了屏蔽措施，社絕了人身觸電事故的發生，提高了安全使用性。完善的聯瑣互鎖系統，三相隔離斷口清晰可見，避免了誤操作事故的發生。完全取消了SF6氣體的應用，避免了SF6環網柜因氣體壓力不足造成絕緣性能和滅弧能力下降引發爆炸事故。強化相間隔離結構，避免相間或多回路短路而擴大或引發爆炸事故。采用具有防爆性能的真空滅弧室，開關套筒對開關具有 進一步防護性能。負荷開關一熔斷器組合電器的輔助接地開關采用真空開關管固封在熔斷器簡體中。
六、易操作性
隔離開關接地開關只有一個操作手柄，無需識別及擔心失誤，斷路器運行的時候，隔離開關接地開關的操作手柄都無法進行操作， 操作程序一目了然，只要稍有電工知識的人員都會操作，無黑進行復雜的技術培訓。這樣就使操作變得異常簡單，社絕發生橾作錯誤。
七、智能化
開關柜留有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。
八、多樣操作機構
開關可配裝彈簧，永磁兩種操作機構，方便用戶選擇。
