| ■概述 |
| 三相組合式過電壓保護器（三相組合式避雷器）是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，它在限制相地之間過電壓的同時，又對相間過電壓進行有效地限制，廣泛應用于保護真空開關，旋轉電機，并聯補償電容器，發電廠，變電站等，這種組合式避雷器已運行了十幾年，實踐證明是一種切實可行有效限制相間過電壓的措施，一臺組合式避雷器可起到六臺普通避雷器的作用。由于避雷器內部采用了大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對保護設備能提供可靠的保護，目前已廣泛為電力系統所使用。 |
| ■執行標準 |
| 本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》, JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》、JB/T8459-1996《避雷器產品型號編制方法》。 |
| ■結構特點 |
|
1．外形結構小巧，絕緣耐高壓，極大地利用和縮減了使用空間； 2．復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、 抗電蝕，耐污、憎水性好； 3．結構新穎獨特，技術性能優異，電氣絕緣性能好； 4．高壓電纜接線，保證絕緣強度，安裝靈活 ； 5．體積小，重量輕，節省占地，特別適合在開關柜內安裝。 |
| ■使用條件 |
|
1.海拔高度不大于2000m（大于2000m訂貨時需告知）； 2.環境溫度：-40℃～+40℃； 3．電源頻率：48Hz～62Hz； 4.長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓； 5.最大風速不超過35m/s； 6.地震烈度7度及以下地區。 |
| ■三相組合式過電壓保護器的使用選擇 |
|
三相組合式過電壓保護器分為無間隙型和有串聯間隙型，使用上的區別為：對無間隙型過電壓保護器而言，只要系統上有過電壓，都能很好吸收和抑制；而有間隙型過電壓保護器，只有系統上過電壓的能量達到擊穿過電壓保護器中串聯間隙而使其放電時，有間隙型過電壓保護器才會動作。 所以在選型上建議用戶：常規情況下選擇無間隙型過電壓保護器，系統攏動電壓過大或開關頻繁分合的場所選擇有間隙型過電壓保護器為宜。 為了方便 客戶的各種使用場合，我公司投入了較大的開發力度，開發出多種組合式過電壓保護器及配套儀器，供用戶選擇。 |
| 3~35kV無間隙型(戶內型 、戶外型)三柱式(B型)、四柱式(A型) 3~35kV有間隙型(戶內型 、戶外型) 三柱式(B型)、四柱式(A型) 標配電纜長度：6~10kV：相元件400mm 地元件500mm35kV：相元件550mm 地元件600mm *電纜加長訂貨時說明*戶外型不配高壓電纜線，如需訂貨時說明。 帶 表 型(型號后綴特征字母“B”) |

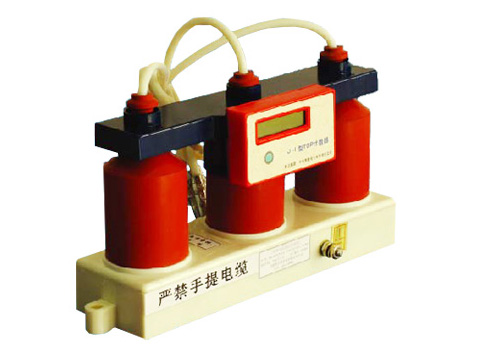

| 3~35kV戶內型電壓保護器及附帶組合式過電壓監測器面板安裝，同時顯示年、月、日、時、分、及各相動作次數，30組數據電腦芯片存儲。 (型號后綴特片字母“BJ” ) 3~35kV戶外型電壓保護器及附帶過電壓在線監測器或放電計數器(型號后綴特片字母“BJ”或“BF”) |
| 防 爆 型(型號后綴特征字母“KY”) 高能容量型 防爆型過電壓保護器(戶內型、戶外型)是在過電壓保護器中加裝故障脫離裝置，當過電壓保護器出現故障失效時，脫離裝置使保護器與系統自動脫離，避免爆炸。與防爆型過電壓保護器配套的計數器為JSZ-8故障指示型放電計數器，它可以給出正常與故障指示。 高能容量型能承受600~800A方波通流容量。 |
| ■三相組合式過電壓保護器型號對照表 |
| 目前三相組合式過電壓保護器（三相組合式避雷器）正處于老型號與國家標準JB/T8459-1996《避雷器產品型號編制方法》型號的過渡期，為了便于廣大用戶對所購買的產品合理的選型，避免在使用中產生誤解，我公司現將市場常用的型號及用途列表如下，供用戶參照使用。 |
|
|
|
國家標準型號與市場 系統電壓 kV 國家標準型號 目前常見的部分老型號 產品的使用場所 無 間 隙 型 6 YH5WZ-10/27×2 TBP-A- TBP-B- TBP-C-TBP-O-TCB-Z- TCB-R- TCB-D-TDP-A- TDP-B- TDP-C-BOD-A- BOD-B- BOD-C-BOG-A- BOG-B- BOG-C-KY2-A- KY2-B- KY2-C-DGB-S- DGB-M- DGB-R-DGB-Z-JPBHY5CZ1-JPBHY5CD2-高能容量型：BSTG- SKB-型號中字母含義：配電型：S電站型：B,Z電機型：A,D電機中性點：O電容型：C,R戶外型號后綴“W” 電站型 10 YH5WZ-17/45×2 35 YH5WZ-51/150×51/134 6 YH5WR-10/27×2 并聯補償電容器組 10 YH5WR-17/45×2 35 YH5WR-51/150×51/134 6.3 YH2.5WD-8/25×8/19 電動機 保護旋轉電機 發電機 電機中性點 10.5 YH2.5WD-13.5/38.7×13.5/31 6.3 YH5WD-8/25×8/19 10.5 YH5WD-13.5/38.7×13.5/31 13.8 YH5WD-17.5/53×17.5/40 6.3 YH1.5WD-4.8/12 10.5 YH1.5WD-8/19 電站型 有 間 隙 型 6 YH5CZ-7.6/22×2 10 YH5CZ-12.7/38×2 35 YH5CZ-42/116×2 6 YH5CR-7.6/27×2 并聯補償電容器組 10 YH5CR-12.7/38×2 35 YH5CR-42/116×2 6.3 YH2.5CD-7.6/17×2 10.5 YH2.5CD-12.7/29×2 電動機 保護旋轉電機 發電機 6.3 YH5CD-7.6/17×2 10.5 YH2.5CD-12.7/29×2 13.8 YH5CD-17.5/36×2 |
