一、概述
    RN1,RN3型戶內高壓限流熔斷器，用于電力線路的過載及短路保護。所謂線路就是熔斷器在短路電流達到峰值之前就將其切斷的功能。
    熔斷特性：當通過熔斷器的電流為其額定電流的1.3倍時，1小時不熔斷。

二、熔斷器用途
    RN1,RN3型高壓戶內熔斷器用于電力線路的過載及短路保護，這種熔斷器具有較大的切斷能力，亦可用以保護電力系統(tǒng)分出的之路，當線路短路電流達到最大值之前熔斷器就將線路切斷，因此是保護電力設備不受損壞的建議電器。

三、熔斷器結構

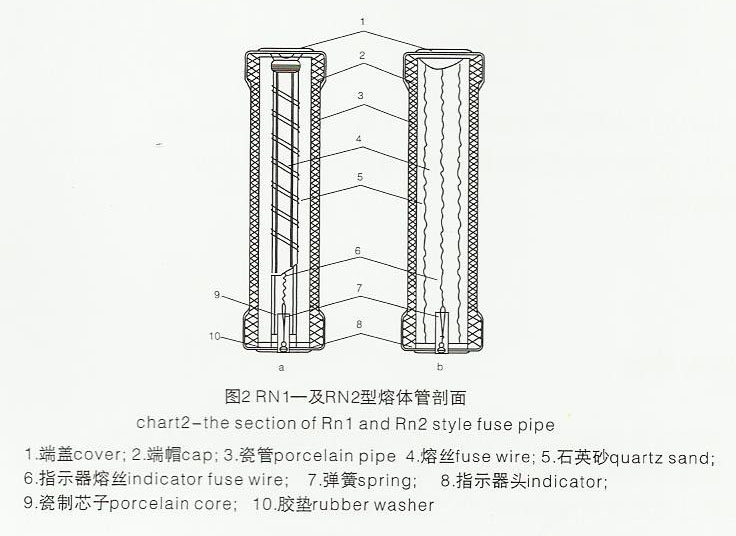

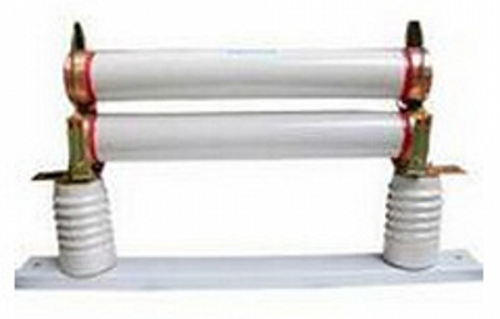

     RN1,RN3型熔斷器是由兩個支柱絕緣子，觸座，及熔絲管，座板等四部分組成。支柱絕緣子安裝在座板上，觸座固定在支柱絕緣子上，熔絲管則放在觸座中固定，但兩端的銅帽繞裝在瓷管上，熔斷管管內熔絲按額定電流的大小，用一根或多根熔絲繞到有棱的芯子上（額定電流小于7.5A的）或繞城螺旋形直接安裝在管內（額定電流大于7.5安的）然后充填石英砂，兩端銅帽用端蓋壓緊，用錫合牢，以保持密封。
    當通過過載電流或短路電流時，熔絲立即熔斷，同時產生電弧，石英砂就立即把電弧熄滅，在熔絲熔斷時，彈簧的拉線也同時熔斷，并從彈簧內彈出，這就指示了熔斷器完成任務。

四、熔斷器使用說明
※RN1,RN3型戶內充石英砂熔斷器，適用于：
（1）海拔高度不高于1000米。
（2）周圍介質溫度不高于+40℃，不低于—40℃。
※RN1,RN3型熔斷器，不能在下述環(huán)境進行工作：
（1）相對濕度大于95%的戶內場所。
（2）有些燃燒貨爆 炸危險的場所。
（3）有劇烈震動，擺動或沖擊的場所。
（4）海拔高度超過2000米的地區(qū)。
（5）空氣污穢地區(qū)及特殊潮濕場所。
（6）特殊場所（如用于X光線裝置上）
